Sơn phủ thiêu kết fluoropolymer có lưới gia cường

ChiNaite có hơn 25 năm kinh nghiệm trong lĩnh vực cung cấp dịch vụ phủ và lót fluoropolymer cho thiết bị công nghiệp. Thông qua quá trình nghiên cứu và thử nghiệm liên tục, chúng tôi đã phát triển thành công ba quy trình thiêu kết fluoropolymer có lưới gia cường nhằm giải quyết triệt để các vấn đề phổ biến trong môi trường công nghiệp khắc nghiệt như ăn mòn và tổn hại bề mặt.

Yêu cầu báo giá

Quy trình thiêu kết fluoropolymer mới

Giới thiệu công nghệ thiêu kết fluoropolymer có lưới gia cường, giúp khắc phục các vấn đề thường gặp ở thiết bị lót thủy tinh như sứt mẻ, bong tróc và khả năng kháng hóa chất yếu khi tiếp xúc với môi trường có chứa flo, iod, hoặc kiềm mạnh. Công nghệ này đồng thời là giải pháp tiết kiệm chi phí thay thế thiết bị hợp kim, với tuổi thọ sử dụng lên đến 20 năm trong điều kiện công nghiệp thực tế.

Sơn phủ fluoropolymer dạng lỏng độ tinh khiết cao
Sơn phủ fluoropolymer dạng bột siêu tinh khiết
Vật liệu độn thông dụng

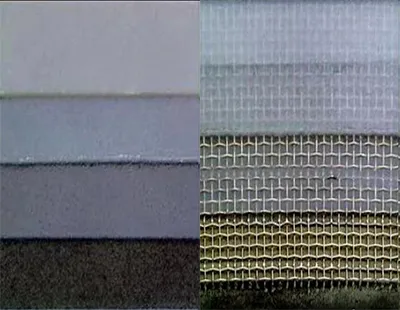

Quy trình thiêu kết phủ fluoropolymer dạng lỏng độ tinh khiết cao (lớp lưới mỏng/dày được gia cường)

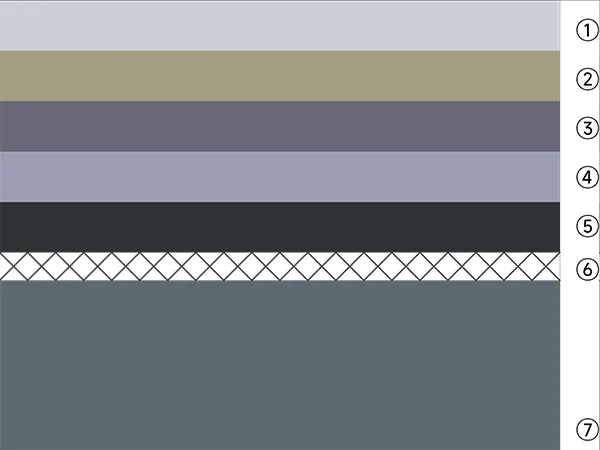

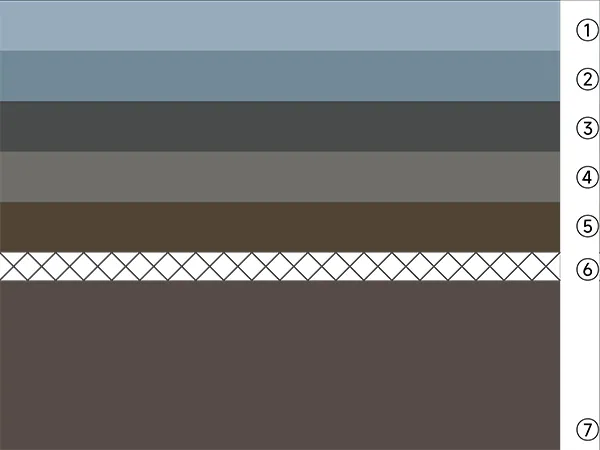

1. Lớp phủ bề mặt

2. Lớp phủ trung gian 0.8–1mm

3. Lớp hấp phụ trung gian 0.3mm (ngăn thẩm thấu axit khí và lỏng)

4. Lớp phủ trung gian 0.8–1mm

5. Lớp lót nền 0.2mm

6. Lưới thép

7. Tấm kim loại

Kích thước lò: Ø5m × H5m × L10m
Các loại bột fluoropolymer thiêu kết thông thường và lớp phủ fluoropolymer dạng lỏng thường chứa các chất độn và chất tạo màu. Những phụ gia này làm giảm độ tinh khiết tổng thể của vật liệu và dễ dẫn đến suy giảm tính ổn định khi tiếp xúc với các chất có khả năng thẩm thấu cao hoặc môi trường có tính ăn mòn và oxy hóa mạnh. Ngược lại, dòng fluoropolymer lỏng độ tinh khiết cao của chúng tôi được bào chế hoàn toàn không chứa chất tạo màu hoặc chất độn, dù sử dụng làm lớp lót nền, lớp trung gian hay lớp phủ bề mặt. Tất cả đều được sản xuất trong môi trường phòng sạch, thông qua quy trình chuyên biệt, tạo nên màng phủ có cấu trúc đồng nhất, bền chặt và có độ tinh khiết cực cao.

Nhờ độ tinh khiết và khả năng kiểm soát quy trình sản xuất vượt trội, lớp phủ này chống thẩm thấu xuất sắc, đặc biệt là đối với phân tử nhỏ như hơi nước, khí chứa flo và clo ở nhiệt độ trên 200°C. Lớp phủ bảo vệ hiệu suất cao này vẫn duy trì được tính ổn định hóa học ngay cả khi phải tiếp xúc với môi trường cực kỳ khắc nghiệt, với tuổi thọ sử dụng lên đến 20 năm.

	Thiêu kết gia cường lưới tiêu chuẩn	Thiêu kết gia cường lưới có độ dày đặc biệt
Độ dày	0.8 mm – 1.2 mm	1.8 mm – 2.2 mm
Ứng dụng	Phù hợp với thiết bị hóa chất thông thường khi cần tối ưu chi phí	Thiết kế cho môi trường có độ ăn mòn cao, nơi mà lớp lót thủy tinh truyền thống có tuổi thọ ngắn hoặc khi các vật liệu như titan, hợp kim Hastelloy, hợp kim G20 hay nhôm không đáp ứng được yêu cầu độ bền.

Để đáp ứng các yêu cầu khác nhau trong môi trường xử lý công nghiệp, chúng tôi cung cấp hai tùy chọn độ dày thiêu kết có lưới sử dụng fluoropolymer dạng lỏng độ tinh khiết cao: tiêu chuẩn và đặc biệt. Cả hai đều được thiết kế để hoạt động ổn định trong điều kiện chân không tuyệt đối (tới -0.1 MPa), và phạm vi nhiệt độ rộng từ -190°C đến 260°C liên tục, chịu được đỉnh nhiệt lên đến 280–300°C. Bên cạnh khả năng chống ăn mòn và chịu nhiệt vượt trội, quy trình thiêu kết fluoropolymer gia cường lưới thép còn mang lại độ cứng cao và khả năng chống mài mòn ưu việt, trở thành giải pháp thay thế hiệu quả cho các phương pháp phủ fluoropolymer truyền thống.

Quy trình

Mài nhẵn và xử lý bề mặt
Tẩy dầu
Phun cát và tạo nhám
Hàn lưới thép
Khuấy đều lớp sơn lót
Thiêu kết lớp lót
Phối liệu và khuấy lớp phủ trung gian dạng lỏng
Thiêu kết nguội lớp phủ trung gian nhiều lần
Thiêu kết nhiều lần
Phủ lớp mặt hai lần
Thiêu kết lớp mặt hai lần

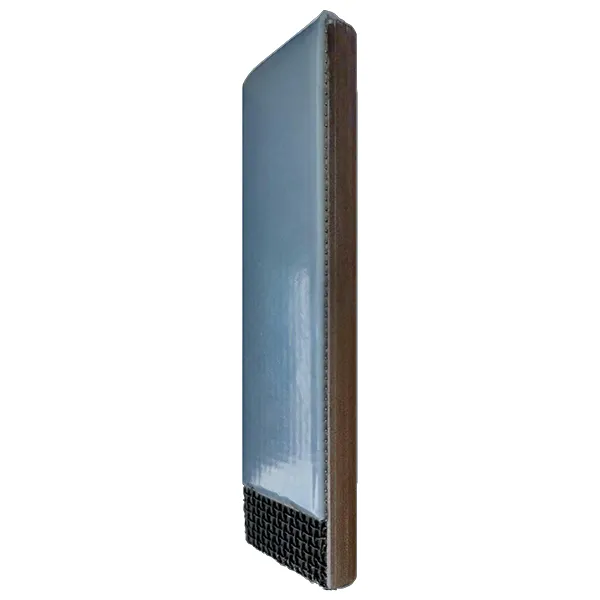

Quy trình thiêu kết lớp phủ fluoropolymer dạng bột siêu tinh khiết (lớp lưới mỏng/dày được gia cường)

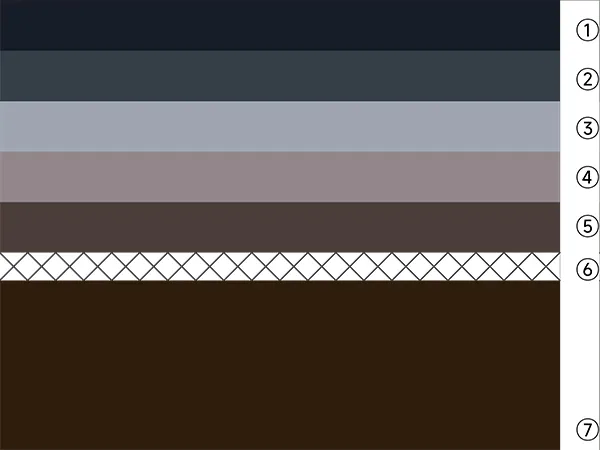

1. Lớp phủ bề mặt

2. Lớp phủ trung gian 0.8–1mm

3. Lớp hấp phụ trung gian 0.3mm (ngăn thẩm thấu axit khí và lỏng)

4. Lớp phủ trung gian 0.8–1mm

5. Lớp lót nền 0.2mm

6. Lưới thép

7. Tấm kim loại

Quy trình thiêu kết fluoropolymer này sử dụng bột siêu mịn cho lớp phủ trung gian và lớp phủ mặt. Lớp trung gian có chứa một lượng nhỏ kim loại, trong khi lớp phủ mặt có độ tinh khiết tương đương với fluoropolymer lỏng độ tinh khiết cao. Tất cả vật liệu đều được sản xuất trong môi trường phòng sạch đạt tiêu chuẩn ISO Class 6, đáp ứng yêu cầu nghiêm ngặt của ngành công nghiệp bán dẫn.

Lớp phủ fluoropolymer siêu tinh khiết được sản xuất thông qua quy trình chuyên biệt nhằm đảm bảo cấu trúc đặc chắc và đồng nhất. Các lớp phủ này đặc biệt hiệu quả trong việc ngăn chặn sự thẩm thấu của các phân tử nhỏ như khí flo, clo và hơi nước ở nhiệt độ dưới 200°C. Lớp phủ fluoropolymer dạng bột siêu tinh này khiết duy trì độ ổn định khi tiếp xúc lâu dài và có tuổi thọ lên đến 15 năm.

	Thiêu kết gia cường lưới tiêu chuẩn	Thiêu kết gia cường lưới có độ dày đặc biệt
Độ dày	0.8 mm – 1.2 mm	1.8 mm – 2.2 mm
Phạm vi ứng dụng	Phù hợp với các điều kiện chống ăn mòn tiêu chuẩn khi cần ưu tiên tiết kiệm chi phí.	Phù hợp hơn với các môi trường khắc nghiệt, nơi các vật liệu như thép tráng thủy tinh, titan, Hastelloy, hợp kim G20 và nhôm có tuổi thọ hạn chế.

Tùy theo điều kiện vận hành, lớp phủ fluoropolymer bột siêu tinh khiết có thể được thiêu kết với hai độ dày lưới: độ dày tiêu chuẩn và đặc biệt. Các lớp phủ thiêu kết fluoropolymer này có khả năng chịu được môi trường chân không cực cao (lên đến -0.1 MPa) và có khả năng chịu nhiệt lý thuyết trong phạm vi từ -190°C đến 260°C.

Quy trình

Mài nhẵn và xử lý bề mặt
Tẩy dầu
Phun cát và tạo nhám
Hàn lưới thép
Khuấy đều lớp sơn lót
Thiêu kết lớp lót
Phối liệu và khuấy lớp phủ trung gian dạng lỏng
Phun bột trung gian tĩnh điện nhiều lần
Thiêu kết nhiều lần
Phủ lớp mặt ba lần
Thiêu kết lớp mặt ba lần

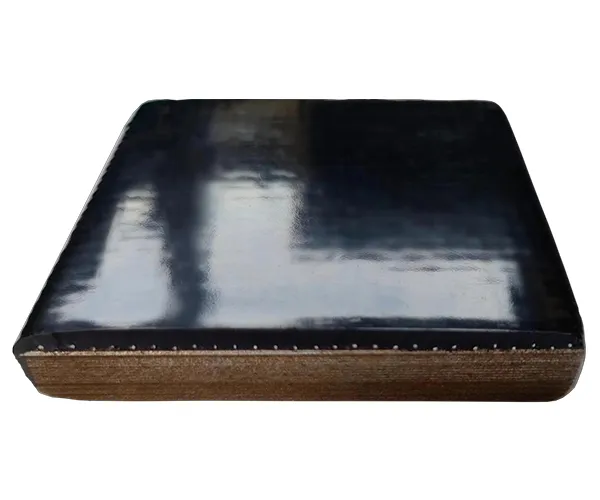

Quy trình thiêu kết vật liệu độn thông thường (lớp lưới mỏng/dày được gia cường)

1. Lớp phủ bề mặt

2. Lớp phủ trung gian 0.8–1mm

3. Lớp hấp phụ trung gian 0.3mm (ngăn thẩm thấu axit khí và lỏng)

4. Lớp phủ trung gian 0.8–1mm

5. Lớp lót nền 0.2mm

6. Lưới thép

7. Tấm kim loại

Loại thiêu kết tĩnh điện này sử dụng lớp phủ bột fluoropolymer có chứa chất độn và chất tạo màu, do đó ít phù hợp hơn cho môi trường có độ thẩm thấu cao hoặc có tính ăn mòn mạnh. Tuy nhiên, đây vẫn là một lựa chọn hợp lý trong các điều kiện vận hành không quá khắc nghiệt, đặc biệt với những dự án có ngân sách hạn chế.

Trong các ứng dụng có hơi nước hoặc các chất chứa fluor và chlor ở nhiệt độ dưới 150 °C, lớp phủ vẫn đảm bảo hiệu suất ổn định. Nếu sử dụng đúng cách, tuổi thọ kỳ vọng của lớp phủ có thể đạt trên 5 năm.

	Thiêu kết gia cường lưới tiêu chuẩn	Thiêu kết gia cường lưới có độ dày đặc biệt
Độ dày	0.8 mm – 1.2 mm	1.6 mm – 2.2 mm
Phạm vi ứng dụng	Phù hợp với các điều kiện chống ăn mòn tiêu chuẩn khi cần ưu tiên tiết kiệm chi phí.	Phù hợp hơn với các môi trường khắc nghiệt, nơi các vật liệu như thép tráng thủy tinh, titan, Hastelloy, hợp kim G20 và nhôm có tuổi thọ hạn chế.

Quy trình

Mài nhẵn và xử lý bề mặt
Tẩy dầu
Phun cát và tạo nhám
Hàn lưới thép
Khuấy đều lớp sơn lót
Thiêu kết lớp lót
Phối liệu và khuấy lớp phủ trung gian dạng lỏng
Thiêu kết nguội lớp phủ trung gian nhiều lần
Thiêu kết nhiều lần
Phủ lớp mặt hai lần
Thiêu kết lớp mặt hai lần

So sánh các quy trình thiêu kết fluoropolymer có lưới gia cường

	Quy trình thiêu kết phủ fluoropolymer dạng lỏng độ tinh khiết cao (lớp lưới mỏng/dày được gia cường)	Quy trình thiêu kết lớp phủ fluoropolymer dạng bột siêu tinh khiết (lớp lưới mỏng/dày được gia cường)	Quy trình thiêu kết vật liệu độn thông thường (lớp lưới mỏng/dày được gia cường)	Quy trình thiêu kết fluoropolymer dạng lỏng có độ tinh khiết cao tiêu chuẩn	Quy trình thiêu kết fluoropolymer dạng bột siêu tinh khiết tiêu chuẩn	Quá trình thiêu kết vật liệu độn phổ thông tiêu chuẩn
Tuổi thọ (Tùy thuộc vào ứng dụng)	năm 15–20	10–15 năm	3–5 năm	1–3 năm	1–3 năm	0.5–3 năm
Kiểm tra khuyết tật (điện trở lỗ kim)	1.8–2.2 mm / 30,000 V	1.8–2.2 mm / 25,000 V	1.8–2.2 mm / 20,000 V	1.8–2.2 mm / 20,000 V	0.8–1.2 mm / 16,000 V	0.8–1.2 mm / 16,000 V
Khả năng chịu chân không	≥240 mbar	≥240 mbar	≥220 mbar	≥150 mbar	≥150 mbar	≥150 mbar

So sánh cấu trúc phân tử trong quá trình thiêu kết fluoropolymer (công nghệ cũ và mới)

Mới	So sánh sự phân bố phân tử trên bề mặt	Cũ

Các phân tử fluoropolymer tạo thành cấu trúc hình cầu đồng nhất và liên kết đều. Các tác nhân ăn mòn không thể xâm nhập.		Các phân tử sắp xếp thành từng lớp không đồng đều, dạng vảy. Các khe hở giữa các lớp cho phép chất ăn mòn thấm qua.

Mới	So sánh sự phân bố phân tử trên bề mặt	Cũ
	Kiểm tra khả năng chống ăn mòn và thẩm thấu Phân tích bằng thiết bị Atlas Cell Môi trường thử nghiệm: Axit hydrochloric (HCl) 20%, nhiệt độ 220°C, thời gian 668 giờ
	Phân bố phân tử bề mặt So sánh dưới hiển vi giữa fluoropolymer có độ tinh khiết cao và các thương hiệu fluoropolymer thương mại khác

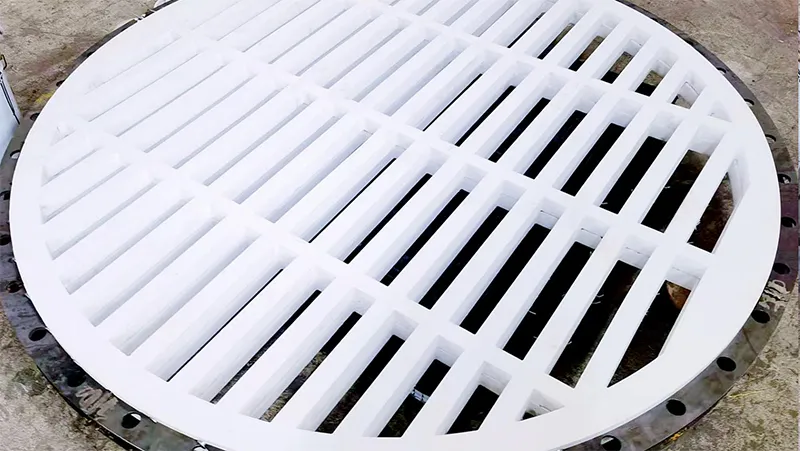

Các trường hợp ứng dụng

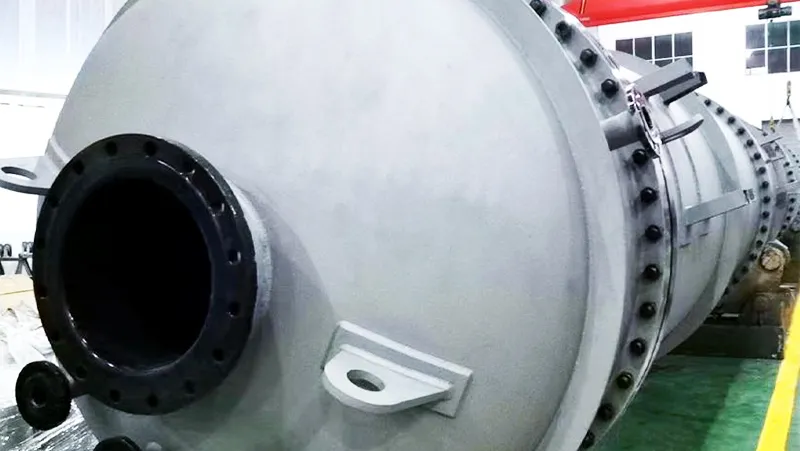

Hỗ trợ cho công ty dược phẩm sử dụng tháp hấp thụ axit metyl axetic ở 150°C trong quá trình sản xuất trung gian liên tục.

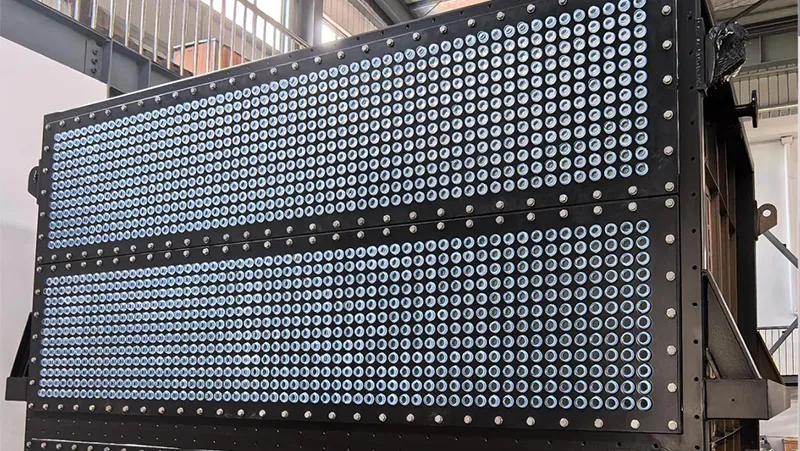

Giải pháp cung cấp cho nhà máy hóa dầu, yêu cầu thiết bị chịu được môi trường axit sulfuric ẩm theo phương pháp ướt trong điều kiện độ ẩm cao và nhiệt độ hoạt động từ 130°C đến 280°C.

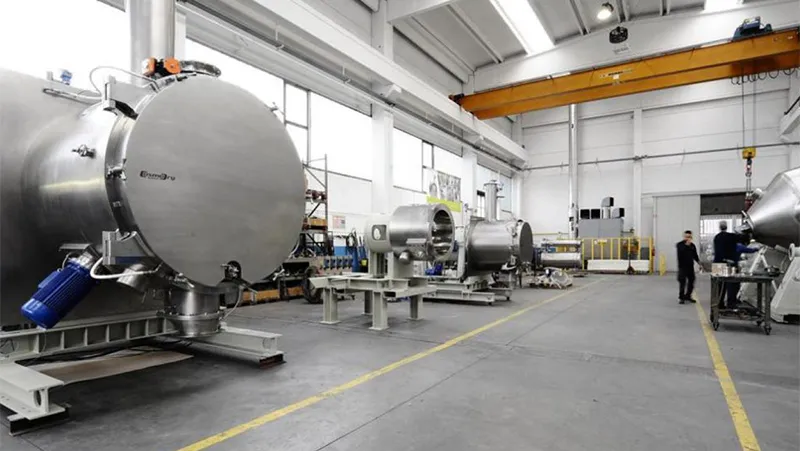

Giải pháp sơn phủ cho nhà sản xuất hóa chất tại Ý, chuyên xử lý hóa chất có tính ăn mòn cao trong thiết bị sấy chuyên dụng.

Lớp sơn phủ thiêu kết fluoropolymer cho một tập đoàn quốc tế lớn, nhằm chống ăn mòn bởi khí HF trong các bộ phận của hệ thống làm mát sơ cấp.

Dịch vụ sơn phủ và lót fluoropolymer
