Chúng tôi có hơn 20 năm kinh nghiệm trong lĩnh vực sơn phủ và lót fluoropolymer có độ tinh khiết cao, được hỗ trợ bởi hệ thống phòng sạch nội bộ đạt chuẩn. Hàm lượng tạp chất trong lớp phủ được kiểm soát dưới 1 ppb, hàm lượng tạp chất trong lớp lót được kiểm soát dưới 5 ppb, đáp ứng nghiêm ngặt các yêu cầu về độ tinh khiết trong ngành bán dẫn và sản xuất chính xác cao.

Ngành công nghiệp

Sơn phủ fluoropolymer có độ tinh khiết cao đặc biệt phù hợp với các ngành đòi hỏi kiểm soát nhiễm bẩn nghiêm ngặt và hiệu suất hóa học ổn định, bao gồm:

  • Thiết bị xử lý chất bán dẫn
  • Sản xuất hoạt chấtdược phẩm hoạt tính (API)
Ứng dụng

Các ứng dụng phổ biến tập trung vào việc duy trì độ tinh khiết và độ bền thiết bị trong nhiều công đoạn xử lý, bao gồm:

  • Vận hành trộn
  • Lọc chính xác
  • Sấy có kiểm soát

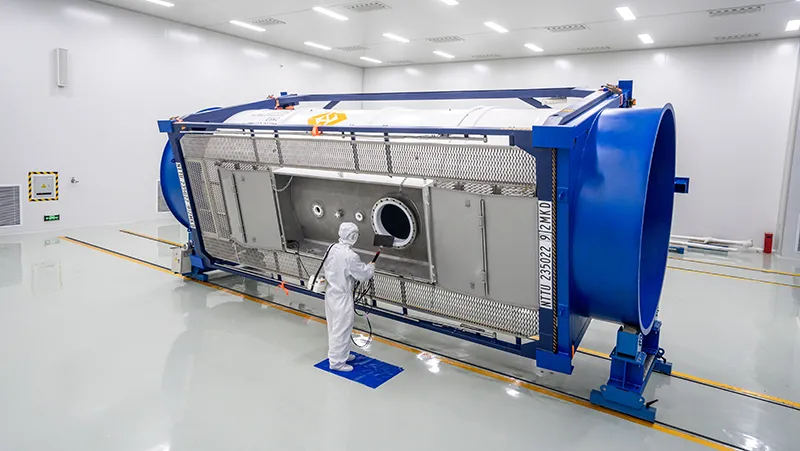

  • Bồn vận chuyển hóa chất di động
  • Bồn chứa
  • Làm sạch và chuyển linh kiện bán dẫn
  • Tháp đệm
  • Cột nhựa
Sơn phủ Fluoropolymer có độ tinh khiết cao
Sơn phủ Fluoropolymer có độ tinh khiết cao
Sơn phủ Fluoropolymer có độ tinh khiết cao

Lớp phủ có độ tinh khiết cao mà chúng tôi cung cấp gồm hai loại: dạng lỏng và dạng bột. Lớp phủ fluoropolymer dạng lỏng thường được thi công thủ công, thích hợp với các khu vực phức tạp như rãnh, khe, góc nhọn, nơi mà lớp sơn bột không thể tạo màng phủ đồng đều. Do đó cần kiểm soát độ dày lớp phủ chính xác hơn và không tương thích với các hệ thống phun cơ khí tiêu chuẩn.

Sơn phủ dạng bột hiệu quả hơn cho các bề mặt lớn, thường được áp dụng bằng phương pháp phun tĩnh điện. Tuy tốc độ xử lý nhanh, phù hợp với gia công số lượng lớn, tuy nhiên, việc kiểm soát độ dày lớp phủ khó hơn so với sơn lỏng.

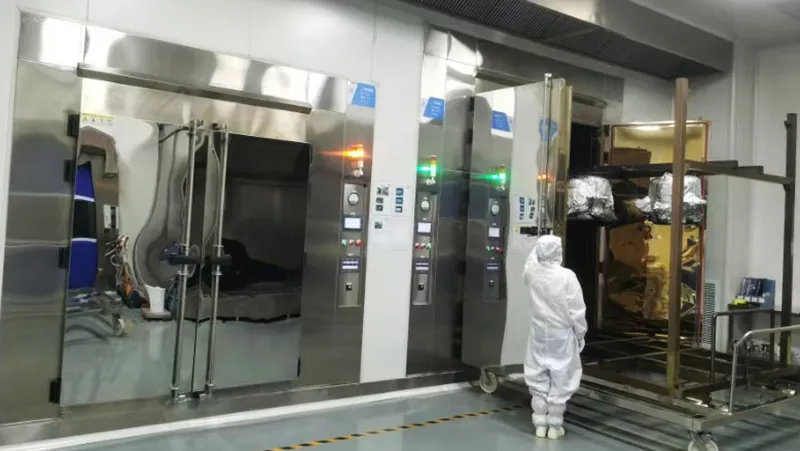

Với hơn 20 năm kinh nghiệm trong sơn phủ độ tinh khiết cao, chúng tôi vận hành cơ sở sản xuất đạt chuẩn ISO 9001 và ISO 14000, được trang bị phòng sạch Class 1000 phục vụ cho quy trình phun phủ. Các loại sơn phủ của chúng tôi được chứng nhận bởi Chemours, Solvay và Daikin. Chúng tôi đảm bảo kiểm soát nghiêm ngặt về nhiễm kim loại ion, tổng hàm lượng tạp chất kim loại có thể kiểm soát dưới 1 ppb.

Mức độ tạp chất kim loại trong lớp phủ thành phẩm (Dữ liệu hiệu suất) Đánh giá hàm lượng kim loại của lớp phủ độ tinh khiết cao trong 12 ngày (đơn vị: ppb)

1 ngày 2 ngày 3 ngày 4 ngày 5 ngày 6 ngày 7 ngày 8 ngày 9 ngày 10 ngày 11 ngày 12 ngày
Li 0 0 0.000 0.000 0.000 0.001 0.001 0.001 0.001 0.000 0.001 0.001
Na 0.0336 0.0181 0.037 0.070 0.102 0.122 0.142 0.106 0.176 0.190 0.106 0.176
Mg 0.0249 0.0281 0.002 0.005 0.002 0.004 0.005 0.001 0.001 0.002 0.001 0.001
Al 0.0304 0.0359 0.004 0.008 0.007 0.002 0.002 0.002 0.001 0.001 0.002 0.001
K 0.0071 0.0052 0.005 0.007 0.008 0.022 0.023 0.006 0.014 0.013 0.006 0.014
Ca 0.1123 0.0512 0.020 0.023 0.022 0.024 0.022 0.016 0.021 0.025 0.016 0.021
Ti 0.0019 0.0009 0.001 0.001 0.002 0.001 0.001 0.001 0.001 0.000 0.001 0.001
V 0.0006 0.0004 0.001 0.001 0.001 0.000 0.000 0.001 0.001 0.000 0.001 0.001
Cr 0.0039 0.0032 0.049 0.037 0.109 0.062 0.013 0.000 0.011 0.037 0.000 0.011
Mn 0.0159 0.0104 0.003 0.003 0.007 0.003 0.002 0.001 0.001 0.003 0.001 0.001
Fe 0.0871 0.0567 0.090 0.169 0.087 0.065 0.120 0.045 0.058 0.104 0.045 0.058
Co 0.0012 0.0006 0.001 0.001 0.001 0.001 0.001 0.001 0.001 0.000 0.001 0.001
Ni 0.0249 0.0171 0.212 0.096 0.214 0.045 0.033 0.037 0.009 0.073 0.037 0.009
Cu 0.0044 0.0026 0.021 0.025 0.030 0.020 0.018 0.055 0.055 0.037 0.055 0.055
Zn 0.1046 0.0813 0.014 0.030 0.037 0.048 0.055 0.087 0.087 0.075 0.087 0.087
As 0.0006 0.0006 0.003 0.002 0.002 0.003 0.003 0.004 0.002 0.003 0.004 0.002
Zr 0.0004 0.0002 0.001 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
Mo 0.0021 0.0013 0.002 0.003 0.002 0.002 0.003 0.000 0.000 0.003 0.000 0.000
Ag 0.0001 0.0003 0.000 0.000 0.000 0.000 0.000 0.000 0.001 0.000 0.000 0.001
Cd 0 0 0.005 0.004 0.003 0.009 0.006 0.000 0.000 0.000 0.000 0.000
Sn 0.0051 0.0021 0.001 0.001 0.001 0.001 0.001 0.004 0.000 0.000 0.004 0.000
Ba 0.000 0.000 0.000 0.000 0.035 0.000 0.000 0.000 0.001 0.001 0.000 0.001
Ta 0.000 0.000 0.000 0.001 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
W 0.0028 0.0026 0.000 0.001 0.000 0.000 0.000 0.020 0.000 0.000 0.020 0.000
Pt 0.0003 0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
Au 0.000 0.000 0.000 0.000 0.000 0.001 0.000 0.000 0.000 0.000 0.000 0.000
Pb 0.0003 0.0004 0.001 0.001 0.000 0.001 0.001 0.001 0.000 0.003 0.001 0.000
Si 0.7387 0.6761 0.676 0.643 0.001 0.001 0.000 0.000 0.001 0.000 0.000 0.000

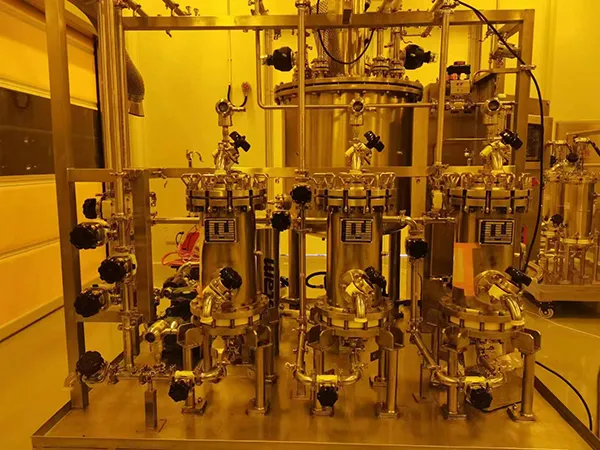

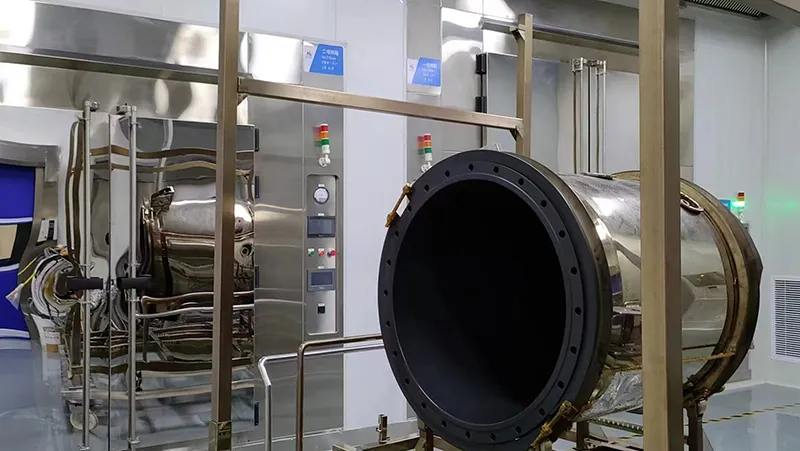

Lò phản ứng quang khắc

Lò phản ứng quang khắc

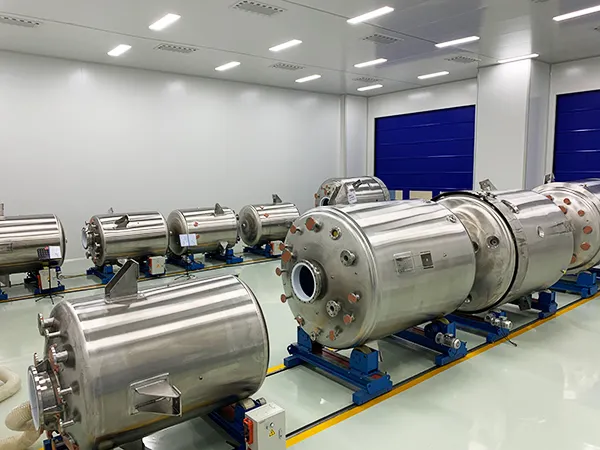

Lò phản ứng PI (dùng cho tổng hợp polyimide)

Lò phản ứng PI (dùng cho tổng hợp polyimide)

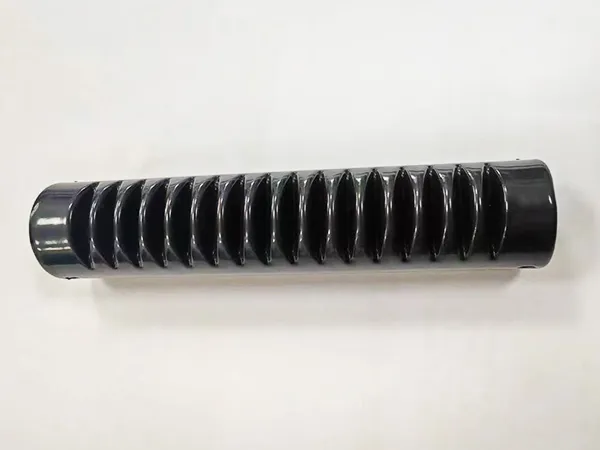

Cánh tay robot vận chuyển wafer

Cánh tay robot vận chuyển wafer

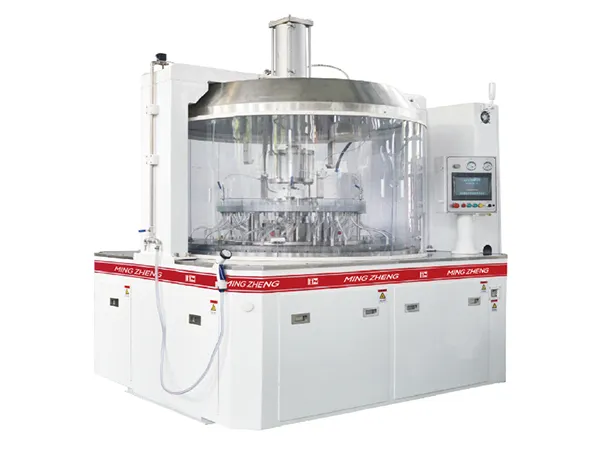

Máy mài phẳng hai mặt có độ chính xác cao

Máy mài phẳng hai mặt có độ chính xác cao

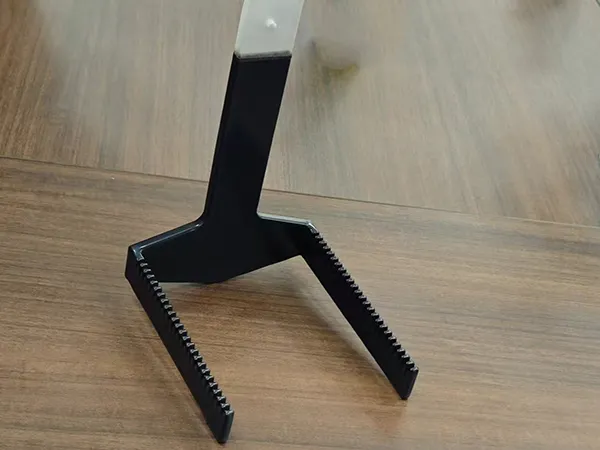

Cánh tay gắp thạch anh

Cánh tay gắp thạch anh

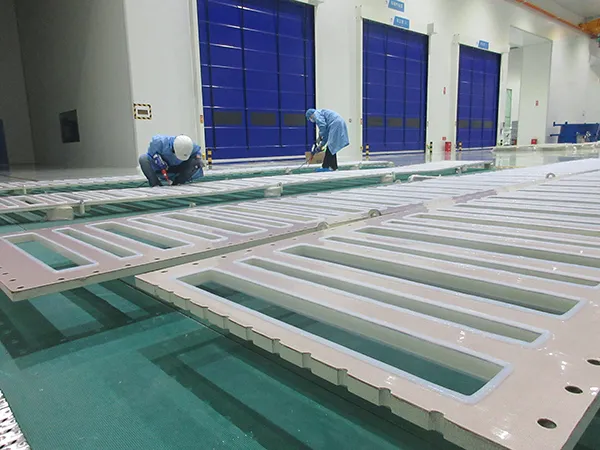

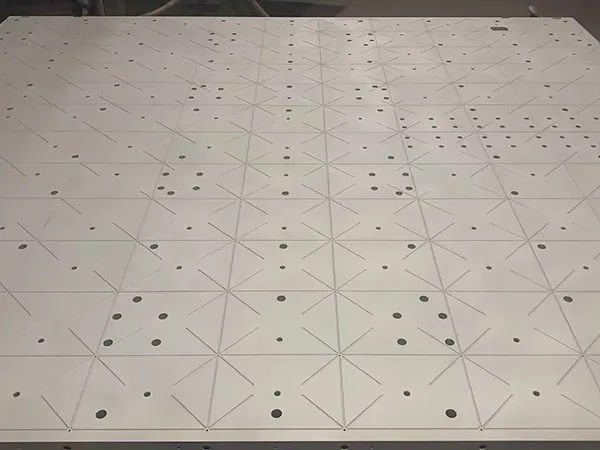

Tấm đế hệ thống làm sạch wafer

Tấm đế hệ thống làm sạch wafer

Sơn lót Fluoropolymer có độ tinh khiết cao
Sơn lót Fluoropolymer có độ tinh khiết cao
Sơn lót Fluoropolymer có độ tinh khiết cao

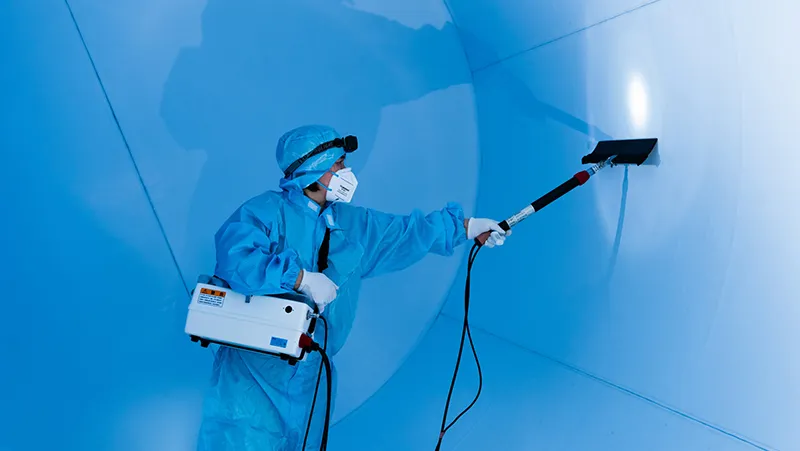

Các tùy chọn sơn lót fluoropolymer có độ tinh khiết cao của chúng tôi chủ yếu bao gồm hai cấu trúc: tấm trơn đã xử lý hóa học và tấm composite gia cường sợi thủy tinh. Vật liệu sử dụng bao gồm tấm composite sợi thủy tinh có lớp nền PFA, tấm composite sợi thủy tinh có lớp nền PTFE biến tính, tấm trơn PTFE biến tính, tấm PTFE tiêu chuẩn và tấm composite sợi thủy tinh phủ ECTFE. Đối với các phần hình trụ, lớp lót được thi công bằng hệ thống hàn tự động. Đối với các đường hàn tròn và đầu nối, hàn thủ công được thực hiện để đảm bảo độ chính xác tại các khu vực có kết cấu phức tạp.

Các tùy chọn sơn lót fluoropolymer có độ tinh khiết cao của chúng tôi chủ yếu bao gồm hai cấu trúc: tấm trơn đã xử lý hóa học và tấm composite gia cường sợi thủy tinh. Vật liệu sử dụng bao gồm tấm composite sợi thủy tinh có lớp nền PFA, tấm composite sợi thủy tinh có lớp nền PTFE biến tính, tấm trơn PTFE biến tính, tấm PTFE tiêu chuẩn và tấm composite sợi thủy tinh phủ ECTFE. Đối với các phần hình trụ, lớp lót được thi công bằng hệ thống hàn tự động. Đối với các đường hàn tròn và đầu nối, hàn thủ công được thực hiện để đảm bảo độ chính xác tại các khu vực có kết cấu phức tạp.

Bảng thành phần tạp chất kim loại trong lớp lót có độ tinh khiết cao

Nguyên tố phân tích Đơn vị Phân tích mẫu B Mẫu B sau khi hoàn thiện
Ngày 25 tháng 5 Ngày 8 tháng 6 Ngày 16 tháng 6 Ngày 25 tháng 5 Trước khi ngâm
Hàm lượng cation vết (tối đa) Lithium (Li) ≤ ppt 0.225 0.063 0.043 0.017 0.114
Beryllium (Be) ≤ ppt 0.085 0.098 0.028 0.057 0.05
Boron (B) ≤ ppt 0.899 0.773 0.018 0.616 0.155
Sodium (Na) ≤ ppt 0.788 0.507 0.559 0.197 0.191
Magnesium (Mg) ≤ ppt 0.105 0.582 0.555 0.501 0.085
Aluminum (Al) ≤ ppt 0.082 0.766 0.433 0.258 0.044
Silicon (Si) ≤ ppt 0.064 0.272 0.024 0.198 0.396
Phosphorus (P) ≤ ppt 0.025 0.292 0.987 0.284 0.036
Potassium (K) ≤ ppt 0.114 0.421 0.347 0.069 0.363
Calcium (Ca) ≤ ppt 0.57 0.171 0.781 0.522 0.128
Titanium (Ti) ≤ ppt 0.073 0.18 0.053 0.073 0.061
Vanadium (V) ≤ ppt 0.086 0.075 0.048 0.043 0.025
Chromium (Cr) ≤ ppt 0.066 0.764 0.172 0.472 0.04
Manganese (Mn) ≤ ppt 0.504 0.104 0.199 0.11 0
Iron (Fe) ≤ ppt 0.469 0.362 0.141 0.613 0.034
Cobalt (Co) ≤ ppt 0.489 0.859 0.091 0.083 0
Nickel (Ni) ≤ ppt 0.248 0.109 0.126 0.65 0.024
Copper (Cu) ≤ ppt 0.227 0.11 0.188 0.688 0.104
Zinc (Zn) ≤ ppt 0.188 0.037 0.112 0.137 0.377
Gallium (Ga) ≤ ppt 0.035 0.018 0.037 0.029 0.04
Germanium (Ge) ≤ ppt 0.277 0.173 0.364 0.45 0.18
Arsenic (As) ≤ ppt 0.014 0.178 0.735 0.595 0.183
Strontium (Sr) ≤ ppt 0.505 0.19 0.151 0.031 0.011
Zirconium (Zr) ≤ ppt 0.065 0.033 0.066 0.045 0.029
Niobium (Nb) ≤ ppt 0.003 0.006 0.016 0.056 0.068
Molybdenum (Mo) ≤ ppt 0.139 0.216 0.109 0.108 0.055
Silver (Ag) ≤ ppt 0.342 0.256 0.295 0.258 0.191
Cadmium (Cd) ≤ ppt 0.071 0.047 0.075 0.027 0.036
Indium (In) ≤ ppt 0.011 0.011 0.004 0.015 0.005
Tin (Sn) ≤ ppt 0.16 0.247 0.58 0.232 0.178
Antimony (Sb) ≤ ppt 0.358 0.215 0.396 0.307 0.007
Barium (Ba) ≤ ppt 0.285 0.091 0.369 0.343 0.09
Tantalum (Ta) ≤ ppt 0 0 0 0 0.023
Platinum (Pt) ≤ ppt 0.157 0.96 0.272 0.483 0.107
Gold (Au) ≤ ppt 0.11 0.235 0.23 0.554 0.111
Mercury (Hg) ≤ ppt 0.159 0.207 0.158 0.16 0.222
Thallium (Tl) ≤ ppt 0.701 0.163 0.122 0.148 0.167
Lead (Pb) ≤ ppt 0.216 0.099 0.178 0.177 0.175
Bismuth (Bi) ≤ ppt 0.018 0.072 0.012 0.025 0.16

Ví dụ về ứng dụng sơn lót Fluoropolymer

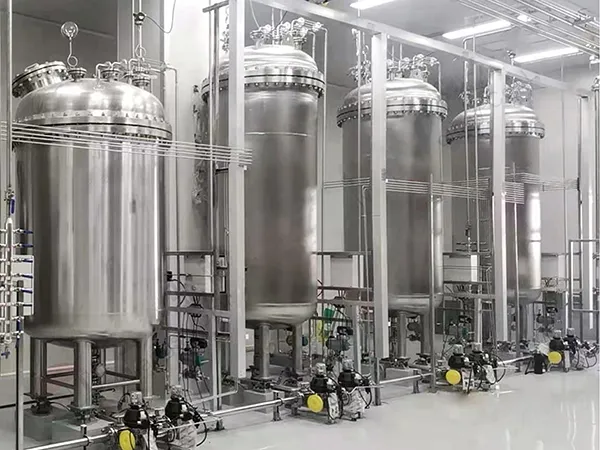

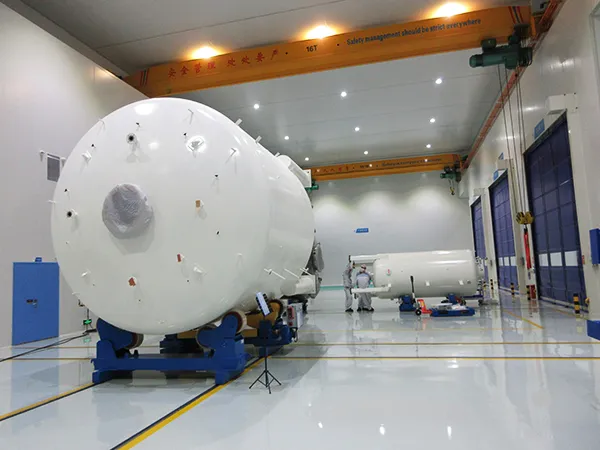

Sơn lót New-PTFE cho bồn chứa axit HF cấp điện tử

Sơn lót New-PTFE cho bồn chứa axit HF cấp điện tử

Sơn lót PTFE cho bồn chứa hóa chất điện tử

Sơn lót PTFE cho bồn chứa hóa chất điện tử

Bồn phản ứng NF₃ được lót PFA cho các ứng dụng cấp điện tử

Bồn phản ứng NF₃ được lót PFA cho các ứng dụng cấp điện tử

Sơn lót N-PTFE GBK cho bồn chứa axit hydrochloric cấp điện tử

Sơn lót N-PTFE GBK cho bồn chứa axit hydrochloric cấp điện tử

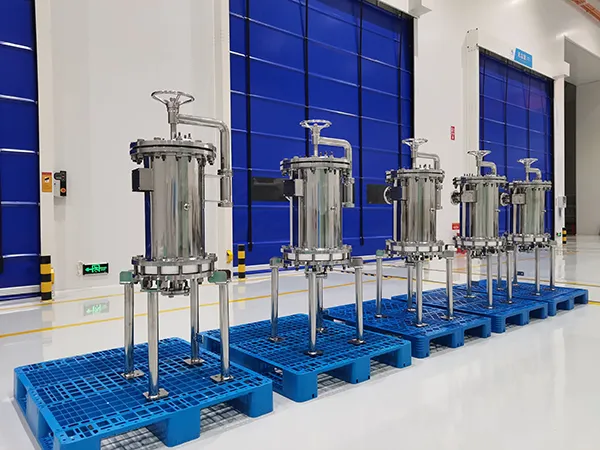

Bộ lọc Cartridge được lót PFA cấp điện tử

Bộ lọc Cartridge được lót PFA cấp điện tử

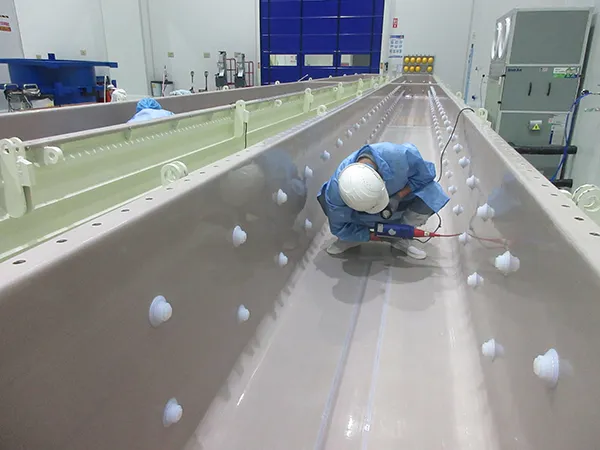

Lớp lót PFA cho bồn mạ điện nhiệt độ cao

Lớp lót PFA cho bồn mạ điện nhiệt độ cao
Bạn đang quan tâm đến các giải pháp sơn phủ và lót fluoropolymer của chúng tôi?

Hãy liên hệ với chúng tôi ngay hôm nay để tìm hiểu cách các công nghệ bảo vệ tùy chỉnh của ChiNaite có thể đáp ứng yêu cầu chống ăn mòn và duy trì độ tinh khiết cho các ứng dụng công nghiệp của bạn.

Email: wuzehui@hotmail.com
Sơn Phủ & Sơn Lót Fluoropolymer
