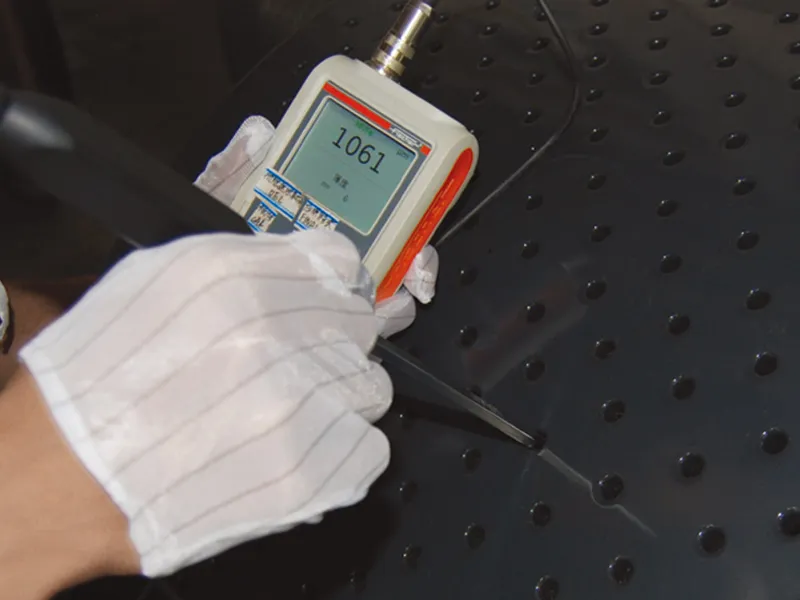

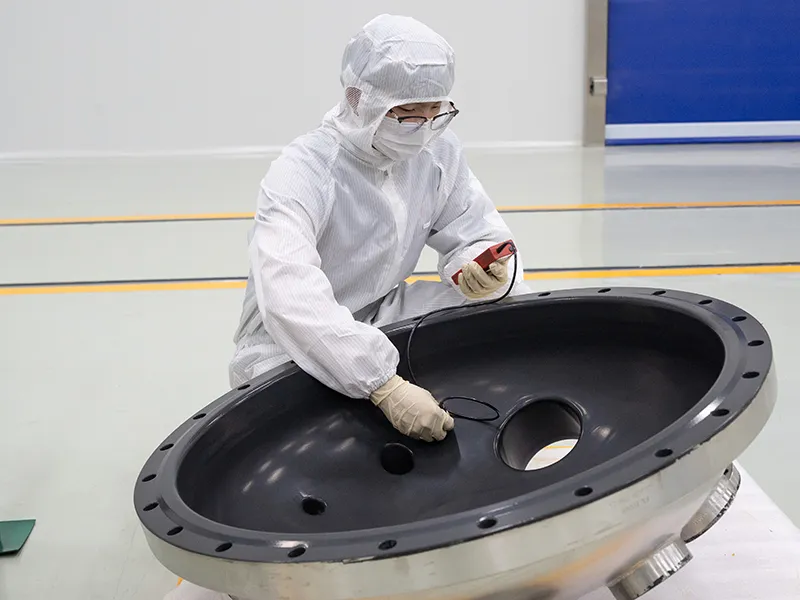

Kiểm tra độ dày lớp phủ
Thiết bị đo độ dày không từ tính được sử dụng để kiểm tra độ dày lớp phủ tại nhiều điểm khác nhau trên bề mặt, nhằm đảm bảo lớp phủ đạt yêu cầu kỹ thuật.

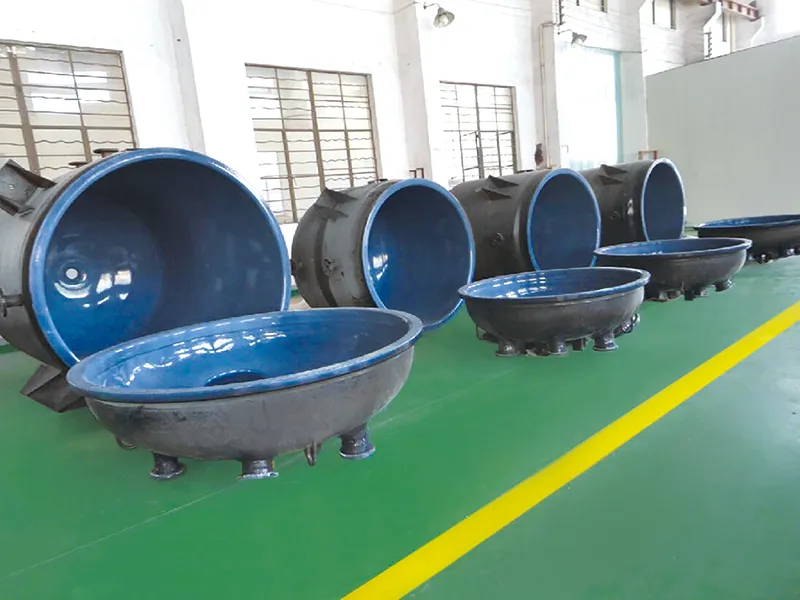

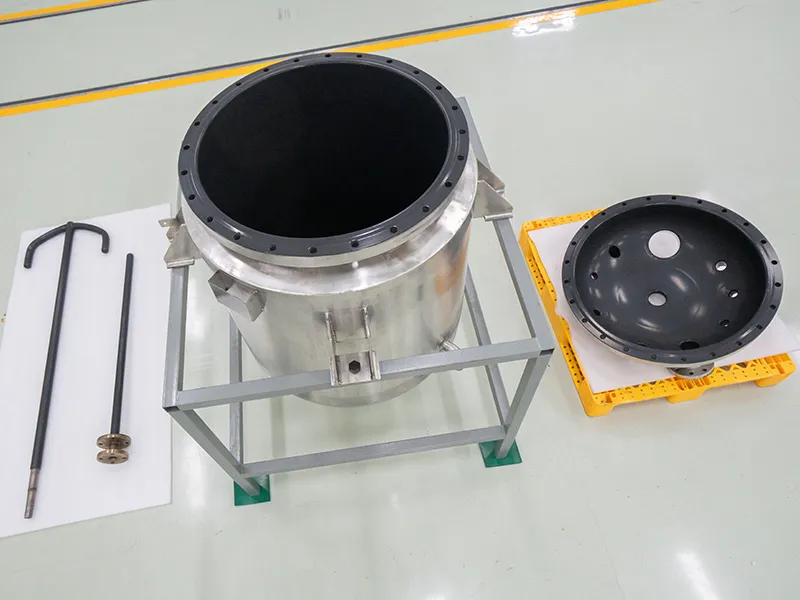

Kiểm tra bằng mắt thường
Bề mặt lớp phủ được kiểm tra bằng mắt để phát hiện các khuyết tật như biến đổi màu sắc, bong bóng khí, bề mặt không đều, chảy sệ hoặc nứt nẻ.

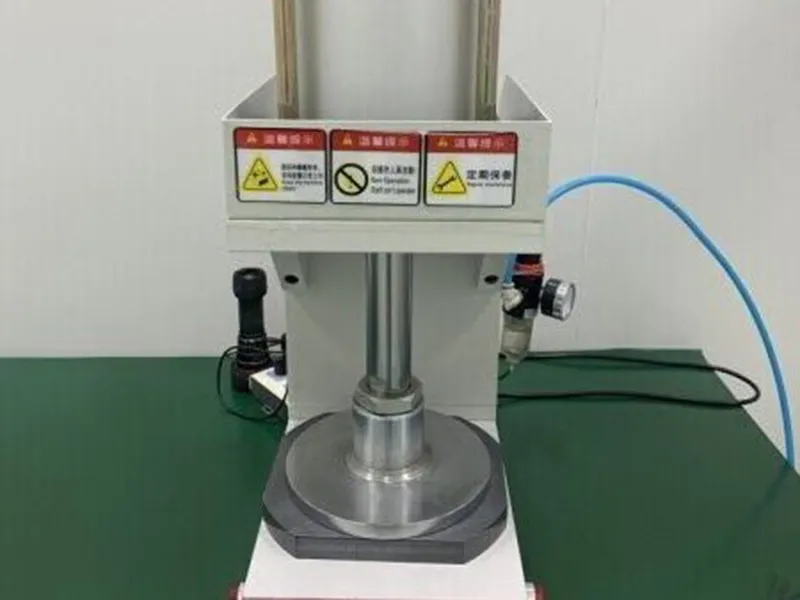

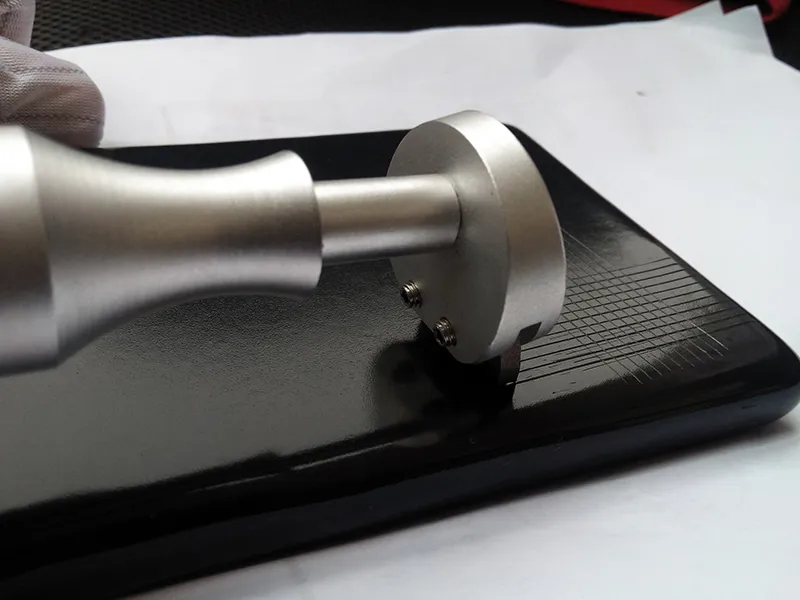

Kiểm tra độ bám dính
Một tấm mẫu được đặt vào lò nung cùng với thiết bị đã được phủ. Sau quá trình đóng rắn, một dải lớp phủ có kích thước 10 mm × 60 mm được cắt ra để thử nghiệm. Nếu không thể bóc tách lớp phủ bằng tay, mẫu được xem là đạt yêu cầu.

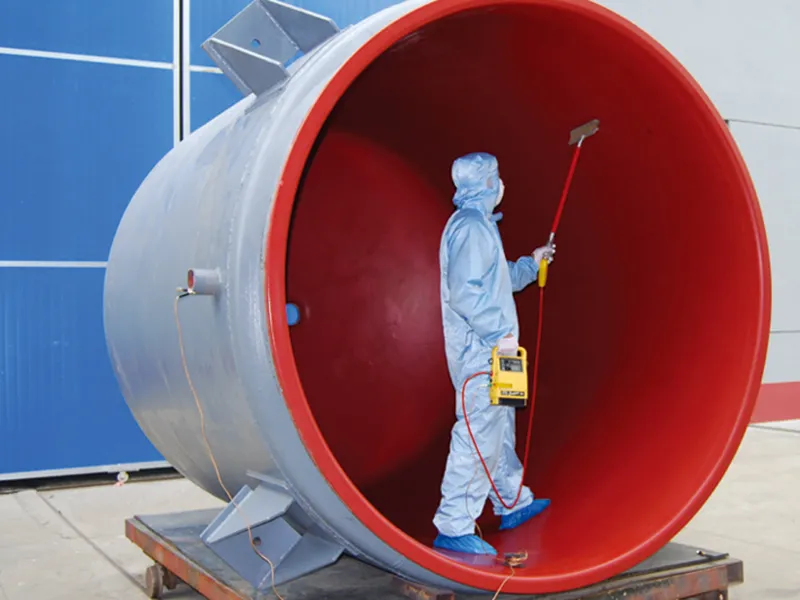

Kiểm tra bằng tia lửa điện
Đối với lớp phủ có độ dày từ 0.6 đến 1 mm, thiết bị kiểm tra tia lửa điện DC tần số thấp được sử dụng ở điện áp 5000V, đầu dò di chuyển dọc theo bề mặt lớp phủ với tốc độ dưới 50 mm/s. Nếu không xuất hiện tia lửa trắng, mẫu sẽ vượt qua bài kiểm tra.

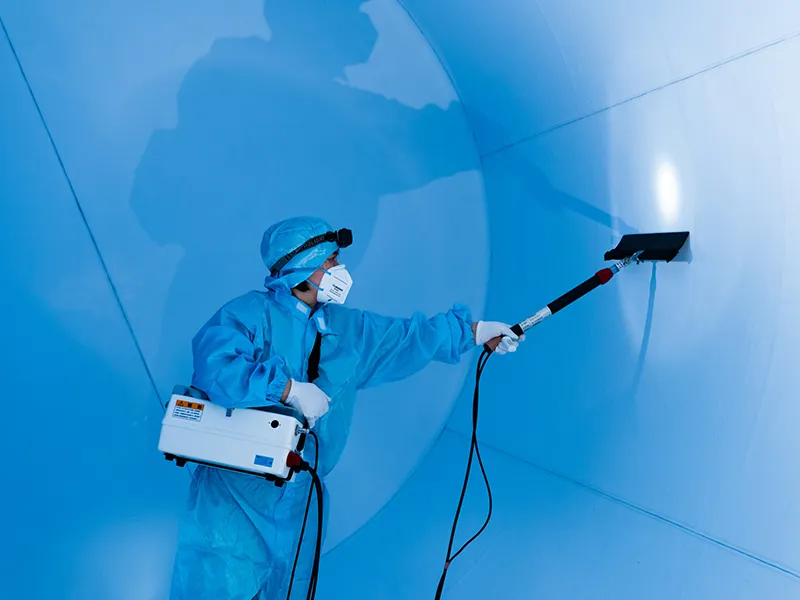

Kiểm tra tia lửa trên bề mặt lớp lót
Với lớp lót có độ dày khoảng 3 mm, máy kiểm tra tia lửa DC tần số thấp được đặt ở mức 15.000 V. Đầu dò được di chuyển theo chiều dọc trên bề mặt với tốc độ dưới 50 mm/s, bao phủ 100% diện tích lớp lót. Nếu không xuất hiện tia hồ quang trắng, mẫu sẽ được đánh giá là đạt yêu cầu.

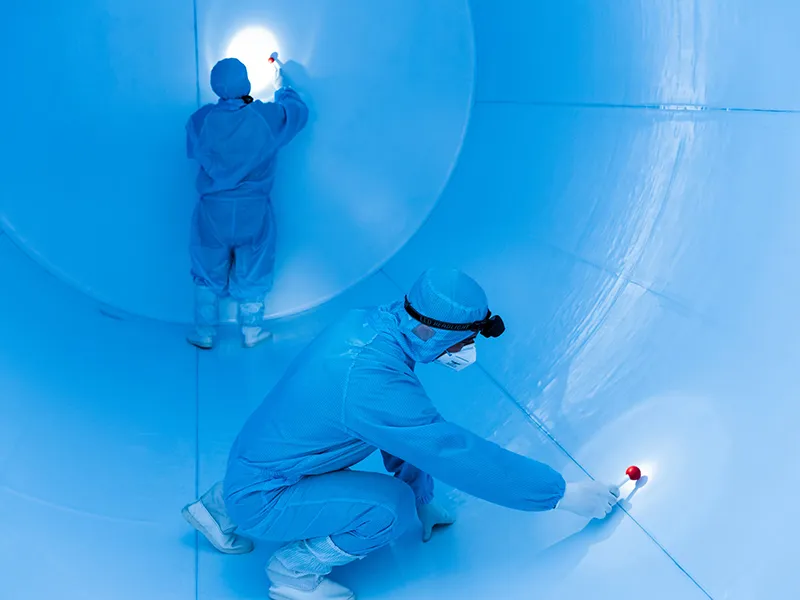

Kiểm tra bong tróc
Búa cao su được sử dụng để gõ nhẹ dọc theo bề mặt lớp lót. Nếu âm thanh phát ra có độ đục hoặc lạ thường, điều này có thể cho thấy lớp lót bị bong hoặc có lỗ rỗng bên dưới. Ngược lại, âm thanh trong và rõ ràng cho thấy lớp lót được bám dính tốt. Phương pháp này giúp phát hiện các lỗi bám dính không rõ ràng bằng mắt thường.

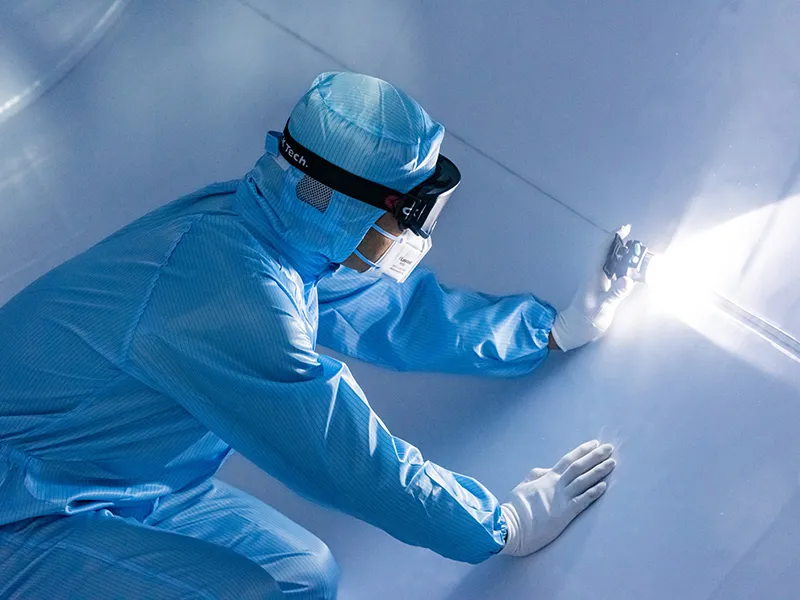

Kiểm tra mối hàn bằng ánh sáng
Nguồn sáng chuyên dụng được sử dụng để kiểm tra các mối hàn sau khi hoàn tất quá trình hàn. Đối với vật liệu có tính bán trong suốt như PTFE, mối hàn đạt chuẩn sẽ không xuất hiện vệt sáng bất thường. Phương pháp này rất hiệu quả để phát hiện các điểm không đều hoặc lỗi trong quá trình hàn.

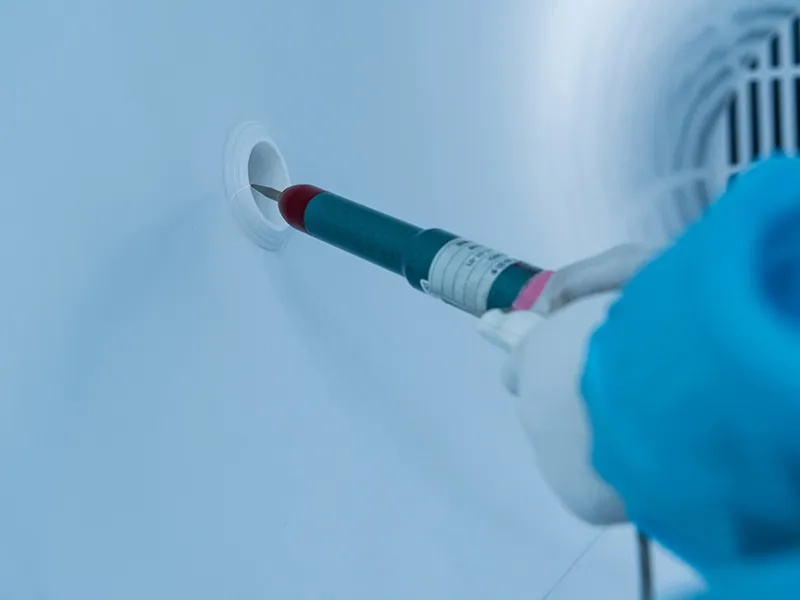

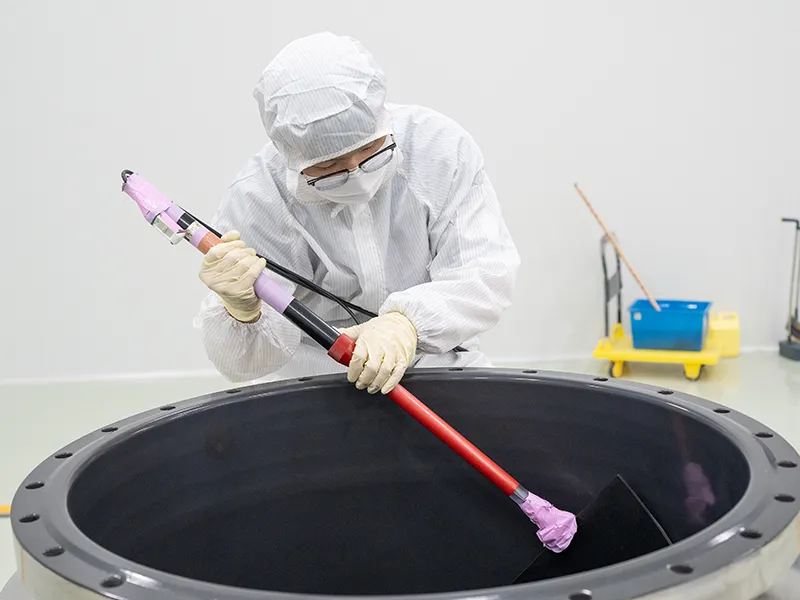

Kiểm tra khuyết tật/lỗ kim đầu vòi
(Kiểm tra tia lửa)
